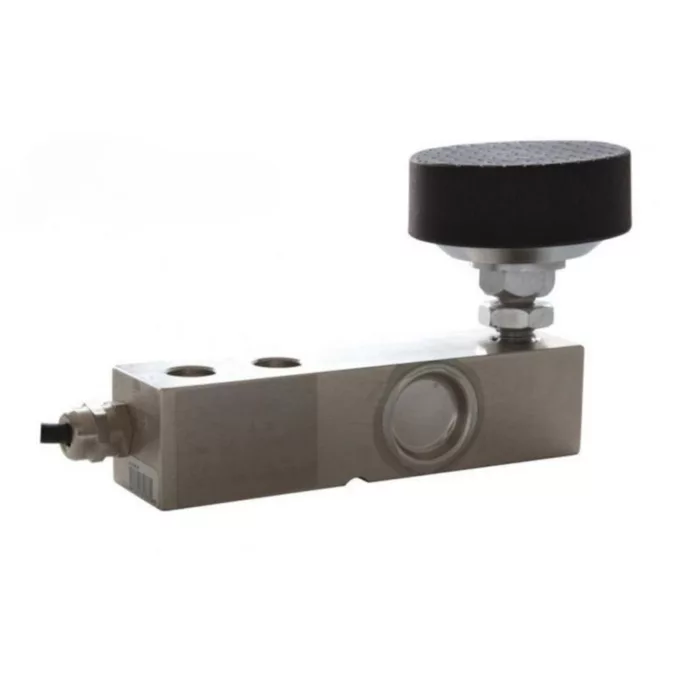

Keli SQB-A Çelik Lama Loadcell
0.25–10 Ton Kapasite Seçenekleri
0.25 / 0.5 / 0.75 / 1 / 1.5 / 2 / 2.5 / 3 / 5 / 7.5 / 10 t kapasite aralığı ile platform kantar ve ağır hizmet tartım uygulamalarında esnek kullanım sağlar.
Stabil Çıkış Sinyali • C2–C5
Duyarlılık 3.0 ± 0.003 mV/V (0.5–10t) ve 2.0 ± 0.002 mV/V (0.25–0.30t). Doğruluk sınıfı C2 ~ C5; sıcaklık etkisi ±0.02%F.S / 10°C.
IP67 / IP68 + 150% / 300% Aşırı Yük
IP67 (0.25–0.75t) ve IP68 (1–10t) koruma sınıfı. Güvenli aşırı yük 150%F.S, nihai aşırı yük 300%F.S. Çalışma sıcaklığı -30 ~ +70°C.
| Teknik Parametre | Değer |
|---|---|
| Nominal Yük / Kapasite (Rated Load / Emax) | 0.25, 0.5, 0.75, 1, 1.5, 2, 2.5, 3, 5, 7.5, 10 t |
| Duyarlılık (Sensitivity) | 3.0 ± 0.003 mV/V (0.5 ~ 10 t); 2.0 ± 0.002 mV/V (0.25 ~ 0.30 t) |
| Doğruluk Sınıfı (Accuracy Class) | C2 ~ C5 |
| Sıfır Dengesi (Zero Balance) | ±1% F.S |
| Sıfır Sıcaklık Etkisi (TC ZERO) | ±0.02% F.S / 10°C |
| Çıkış Sıcaklık Etkisi (TC SPAN) | ±0.02% F.S / 10°C |
| Giriş Direnci (Input Resistance) | 400 ± 20 Ω |
| Çıkış Direnci (Output Resistance) | 352 ± 3 Ω |
| Yalıtım Direnci (Insulation Resistance) | ≥ 5000 MΩ |
| Sıcaklık Aralığı – Telafi (Temperature Range, Compensated) | -10°C ~ +40°C |
| Sıcaklık Aralığı – Çalışma (Temperature Range, Operating) | -30°C ~ +70°C |
| Güvenli Aşırı Yük (Maximum Safe Overload) | 150% F.S |
| Nihai Aşırı Yük (Ultimate Overload) | 300% F.S |
| Uyarım Voltajı – Önerilen (Excitation, Recommended) | 10 ~ 12 V DC |
| Uyarım Voltajı – Maksimum (Excitation, Maximum) | 15 V DC |
| Koruma Sınıfı (Protection Class) | IP67 (0.25 ~ 0.75 t); IP68 (1 ~ 10 t) |
| Yapı (Construction) | Alaşımlı Çelik (Alloy Steel), Paslanmaz Çelik (Stainless Steel) |
| Kablo (Cable) | Uzunluk: 3 m (0.25~2.5 t), 4.2 m (3~5 t), 5 m (7.5~10 t) • Çap: Ø5 mm (0.25~0.30 t), Ø6 mm (0.5~10 t) |
| Bağlantı (OAP Version – 4 Wires) | Exc+ (Mavi), Exc- (Siyah), Sig+ (Beyaz), Sig- (Kırmızı) |
