SPD Single Point Loadcell – Tek Nokta Yük Hücresi
C3 Hassas Ölçüm
C3 doğruluk sınıfı ile hassas ve tekrarlanabilir tartım performansı. 1.9 ± 0.100 mV/V çıkış sinyali sayesinde elektronik tartım sistemleriyle uyumlu ölçüm çözümü.
6–40 kg Kapasite
6, 10, 20 ve 40 kg kapasite seçenekleri. Tek noktalı yük hücresi yapısıyla elektronik teraziler, sayım sistemleri ve küçük platform baskülleri için uygun çözüm.
IP55 Dayanıklılık
Eloksallı alüminyum gövde ve IP55 koruma sınıfı. %150 güvenli aşırı yük kapasitesi ve %300 kırılma yükü ile endüstriyel tartım uygulamalarına uygun yapı.

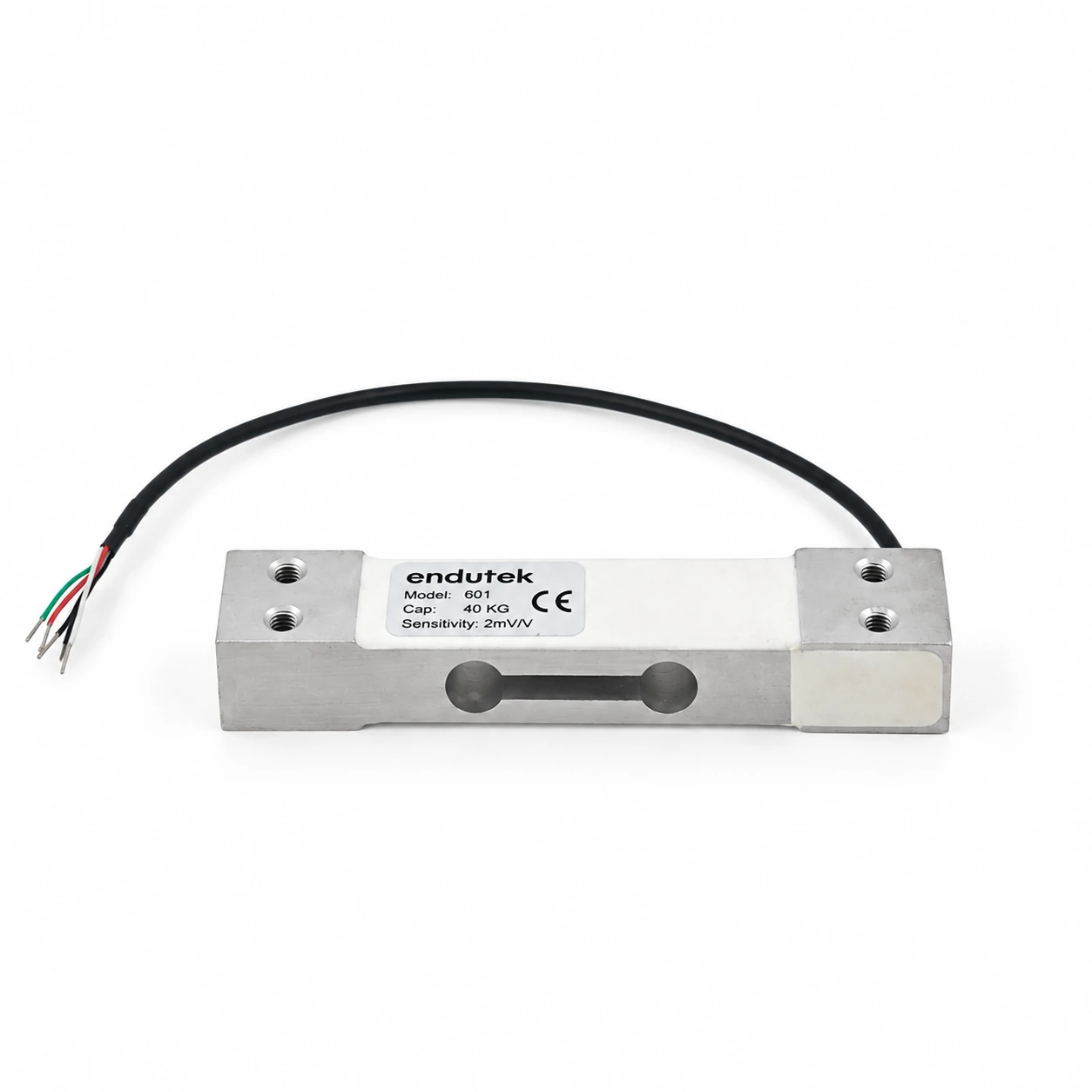

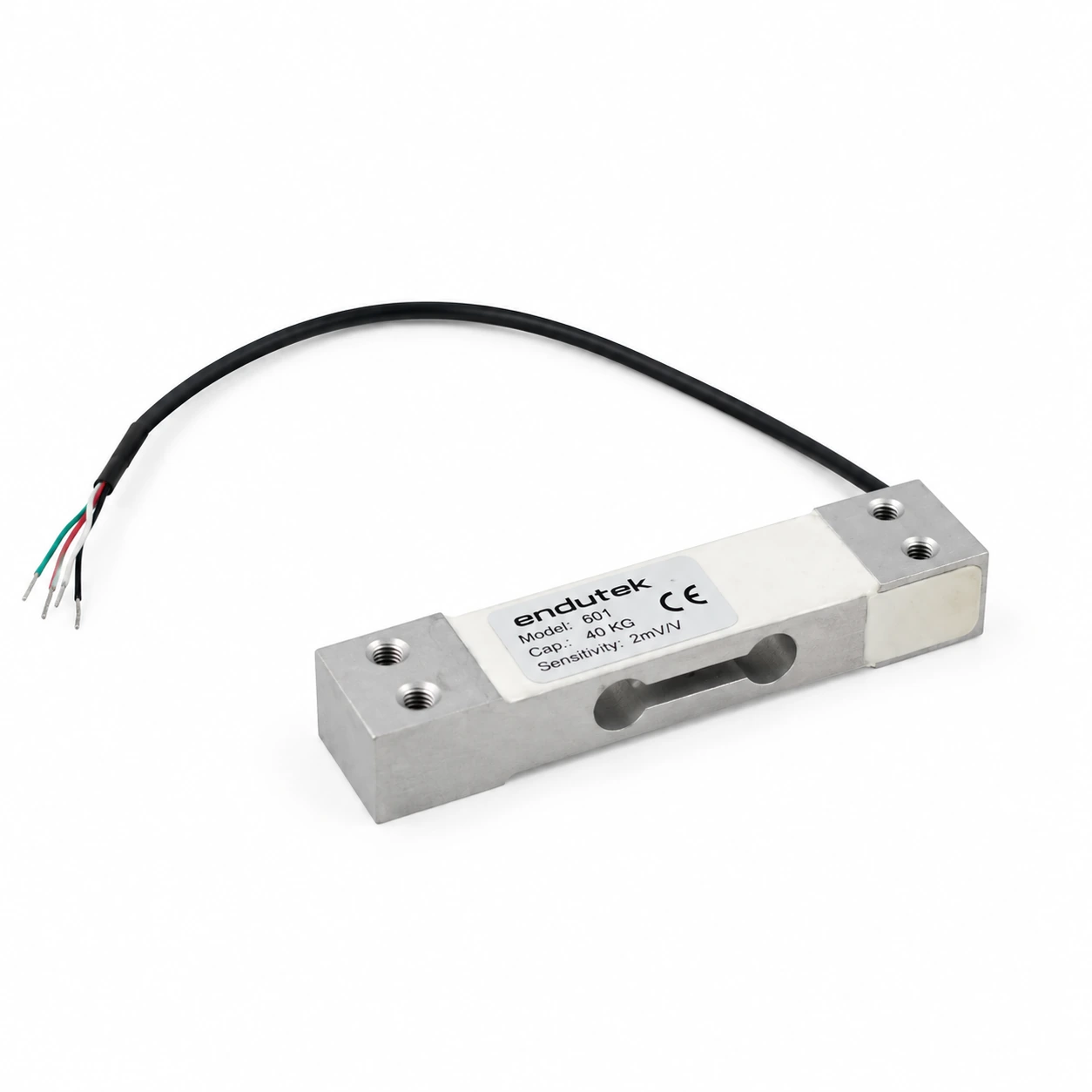

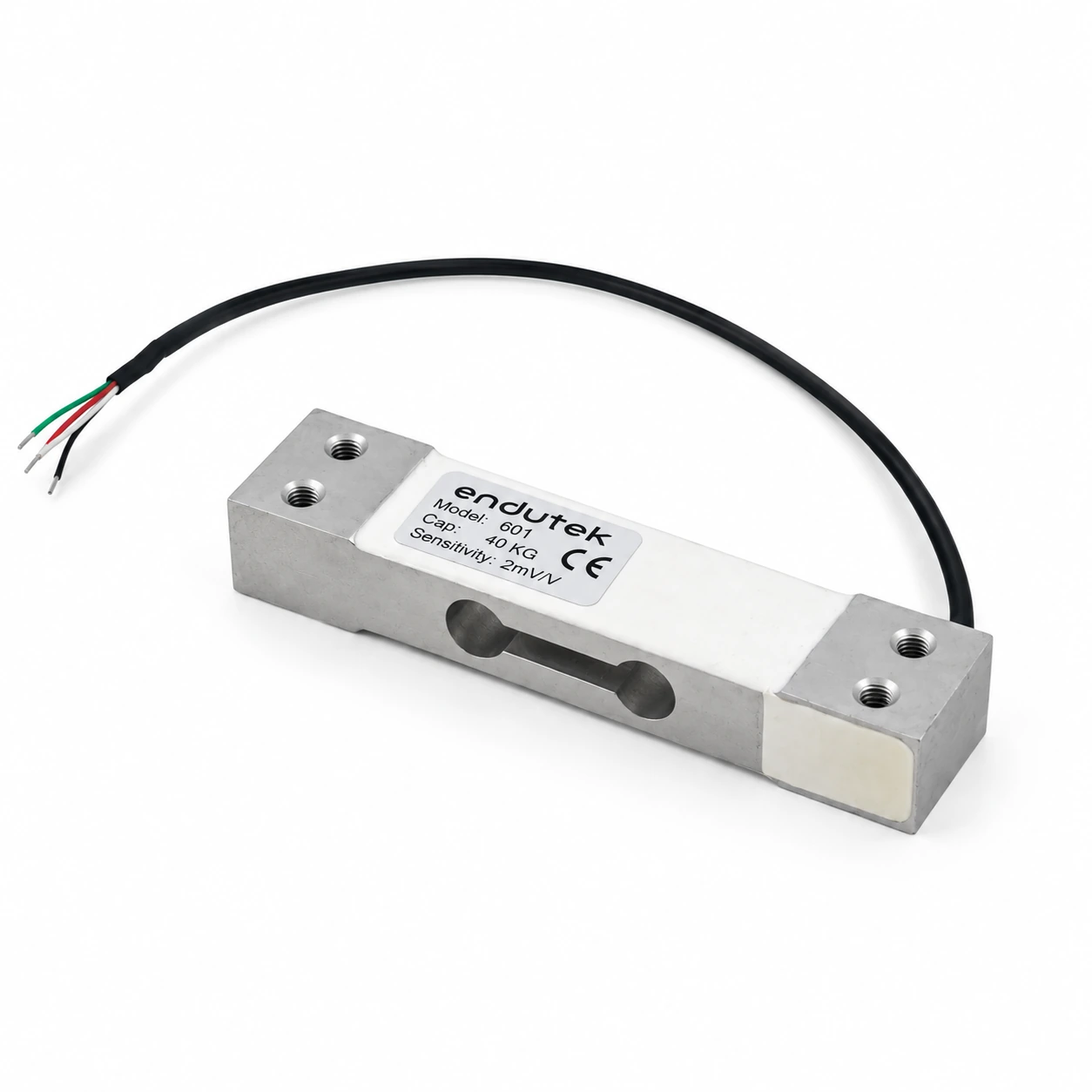

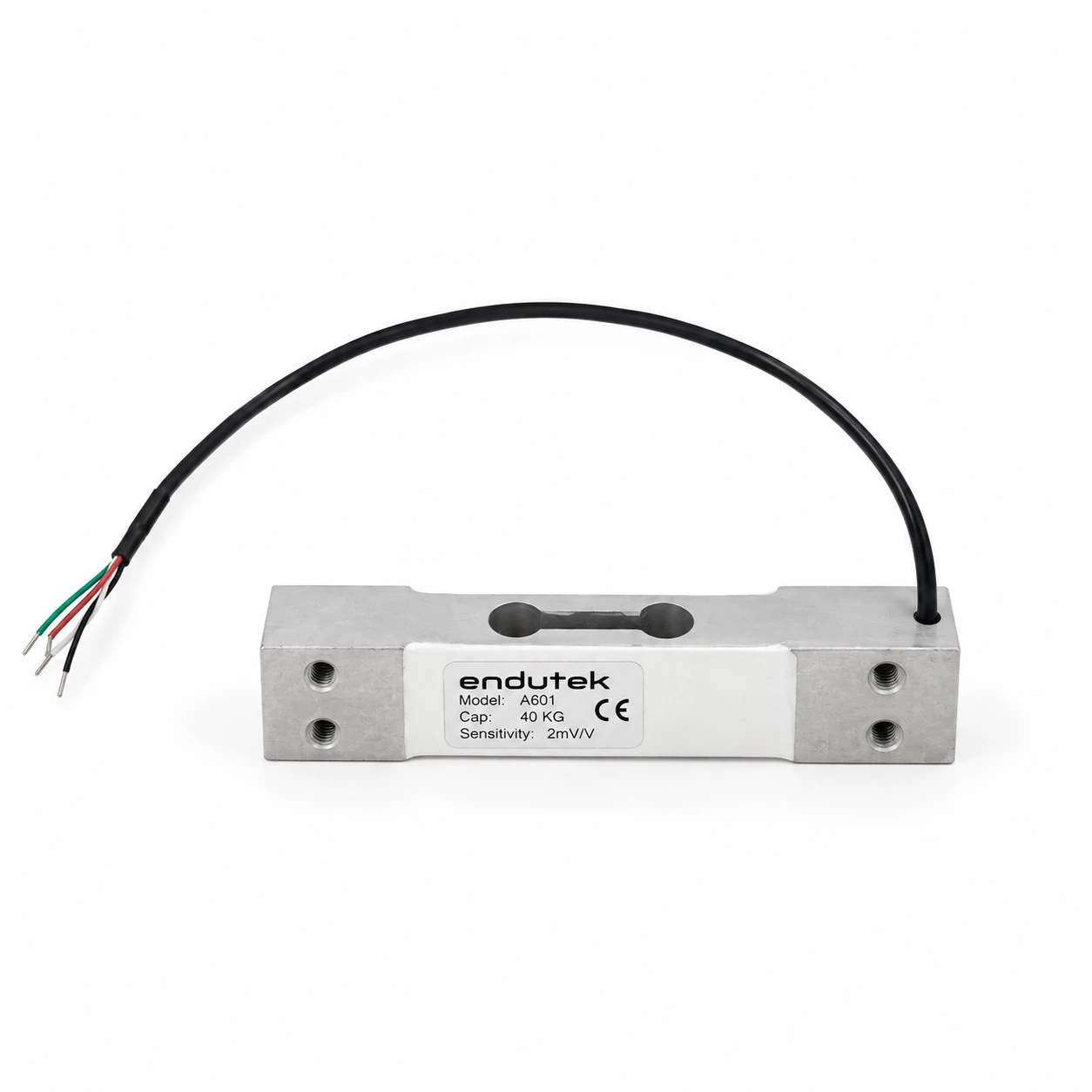

SPD Loadcell – SPD-A601 Tek Noktalı Yük Hücresi
SPD Loadcell, hassas ve güvenilir ağırlık ölçümü gerektiren elektronik tartım sistemleri için geliştirilmiş tek noktalı yük hücresidir (Single Point Loadcell). Endutek SPD-A601 modeli; 6, 10, 20 ve 40 kg kapasite seçenekleri, C3 doğruluk sınıfı ve kompakt tasarımıyla elektronik terazilerden endüstriyel tartım uygulamalarına kadar geniş bir kullanım alanı sunar.
SPD Loadcell Özellikleri ve Avantajları
SPD-A601 Loadcell, eloksallı özel alüminyum alaşımlı gövdesi ve IP55 koruma sınıfı sayesinde dayanıklı bir yapıya sahiptir. 1.9 mV/V nominal çıkış sinyali ve 5–15 V DC besleme aralığı ile uygun tartım indikatörleri ve transmitterlere kolayca entegre edilir. Hassas ölçüm performansı, tekrarlanabilir sonuçlar ve pratik montaj imkânıyla farklı tartım projelerine uyum sağlar.
SPD Loadcell Kullanım Alanları
SPD Loadcell; elektronik teraziler, sayım terazileri, küçük platform baskülleri, dolum ve dozajlama sistemleri ile endüstriyel otomasyon uygulamalarında kullanılabilir. Tek noktalı yapısı, uygun ölçülerdeki tartım platformlarında tek bir yük hücresiyle hassas ağırlık ölçümü yapılmasına olanak tanır.
Neden Endutek SPD-A601 Loadcell?
Endutek SPD-A601 Tek Noktalı Loadcell; hassas ölçüm performansı, farklı kapasite seçenekleri, dayanıklı alüminyum gövdesi ve kolay sistem entegrasyonuyla öne çıkar. Elektronik tartım sistemleri ve özel otomasyon projeleri için kompakt, güvenilir ve işlevsel bir yük hücresi çözümüdür.
SPD-A601 Loadcell Teknik Özellikleri
Endutek SPD-A601 tek noktalı yük hücresinin kapasite, doğruluk, elektriksel ve mekanik özelliklerini aşağıdaki tabloda inceleyebilirsiniz.
| Teknik Özellik | Değer |
|---|---|
| Marka | Endutek |
| Model | SPD-A601 |
| Loadcell Tipi | Tek Noktalı (Single Point) |
| Kapasite Seçenekleri | 6 / 10 / 20 / 40 kg |
| Doğruluk Sınıfı | C3 |
| Nominal Çıkış Sinyali | 1.9 mV/V |
| Besleme Gerilimi | 5–15 V DC |
| Koruma Sınıfı | IP55 |
| Gövde Malzemesi | Özel Alüminyum Alaşım |
| Yüzey İşlemi | Eloksallı |
| Ölçüm Prensibi | Strain Gauge (Gerinim Ölçer) |
| Montaj Yapısı | Tek Noktalı Platform Montajı |
| Kullanım Alanları | Elektronik Teraziler, Sayım Terazileri, Platform Baskülleri, Dolum ve Dozajlama Sistemleri |
Not: Teknik özellikler kapasite ve ürün versiyonuna göre farklılık gösterebilir. Montaj ve uygulama öncesinde ilgili ürünün teknik dokümanı esas alınmalıdır.
SPD Loadcell Sıkça Sorulan Sorular
SPD-A601 tek noktalı yük hücresi hakkında merak edilen soruların yanıtlarını inceleyebilir, kapasite seçenekleri, kullanım alanları ve montaj hakkında bilgi alabilirsiniz.
SPD loadcell nedir, ne işe yarar?
SPD loadcell, üzerine uygulanan ağırlığı elektriksel sinyale dönüştüren bir yük hücresidir. SPD-A601 modeli, tek noktalı yük hücresi yapısıyla elektronik teraziler, küçük platform baskülleri ve hassas tartım sistemlerinde kullanılır.
Üretilen elektriksel sinyal, uygun tartım indikatörü veya transmitter tarafından işlenerek ağırlık değerine dönüştürülür.
SPD-A601 loadcell hangi kapasite seçeneklerine sahiptir?
Endutek SPD-A601 loadcell, 6 kg, 10 kg, 20 kg ve 40 kg kapasite seçenekleriyle sunulmaktadır.
Kapasite seçiminde tartılacak maksimum ağırlık, platformun kendi ağırlığı ve uygulamadaki mekanik yükler dikkate alınmalıdır.
Single Point Loadcell ne demektir?
Single Point Loadcell, Türkçe karşılığıyla tek noktalı yük hücresi, uygun boyutlardaki tartım platformlarında tek bir sensör kullanılarak ağırlık ölçümü yapılmasını sağlayan yük hücresi tipidir.
Bu yapı, kompakt elektronik teraziler ve küçük kapasiteli platform basküllerinde yaygın olarak tercih edilir.
SPD-A601 loadcell hangi malzemeden üretilmiştir?
SPD-A601 tek noktalı yük hücresi, eloksallı özel alüminyum alaşımlı gövdeye sahiptir. Alüminyum gövde, kompakt yapı ve mekanik dayanıklılık açısından avantaj sağlar.
SPD loadcell suya ve toza dayanıklı mıdır?
SPD-A601 loadcell, IP55 koruma sınıfına sahiptir. Bu koruma seviyesi, belirli miktarda toz girişine ve su püskürmelerine karşı koruma sağlar.
Ürün suya daldırılmaya veya yüksek basınçlı yıkama işlemlerine uygun değildir. Nemli veya zorlu ortamlarda kullanım için uygulama koşulları değerlendirilmelidir.
SPD-A601 loadcell doğruluk sınıfı nedir?
SPD-A601 modeli C3 doğruluk sınıfına sahiptir. Bu sınıf, uygun montaj ve kalibrasyon koşullarında hassas tartım uygulamalarında kullanılabilmesine olanak tanır.
Sistemin gerçek ölçüm performansı; tartım indikatörü, mekanik platform, çevresel koşullar ve kalibrasyona da bağlıdır.
SPD loadcell hangi tartım sistemlerinde kullanılabilir?
SPD-A601 tek noktalı loadcell, elektronik teraziler, küçük platform baskülleri, sayım terazileri, dolum ve dozajlama sistemleri ile özel tartım otomasyonu projelerinde kullanılabilir.
Kullanılacak sistemin kapasitesi, platform ölçüleri ve mekanik yapısı sensörün özelliklerine uygun olmalıdır.
SPD-A601 loadcell tartım indikatörüne bağlanabilir mi?
Evet. SPD-A601 loadcell, uygun analog yük hücresi girişine sahip tartım indikatörleri ve transmitterlerle birlikte kullanılabilir.
Sensörün nominal çıkış sinyali 1.9 mV/V olup bağlantı sırasında indikatörün besleme ve giriş özellikleri kontrol edilmelidir.
SPD loadcell PLC sistemine bağlanabilir mi?
Evet. SPD-A601 loadcell, uygun bir loadcell transmitter veya tartım indikatörü üzerinden PLC sistemlerine entegre edilebilir.
PLC bağlantısında kullanılacak haberleşme yöntemi, seçilen transmitter veya indikatörün özelliklerine bağlıdır. Loadcell doğrudan standart bir dijital haberleşme çıkışı sağlamaz.
SPD-A601 loadcell besleme voltajı kaç volttur?
SPD-A601 yük hücresi için belirtilen besleme aralığı 5–15 V DC değerindedir.
Bağlantı yapılacak tartım elektroniğinin yük hücresi besleme çıkışı bu aralıkla uyumlu olmalıdır.
SPD loadcell ile adet sayımı yapılabilir mi?
Evet. SPD-A601 loadcell, uygun bir sayım indikatörü veya sayım özellikli elektronik terazi sistemiyle birlikte kullanılabilir.
Adet sayımı, ürünlerin birim ağırlığı üzerinden hesaplanır. Sayım hassasiyeti; sensör kapasitesi, ürünlerin birim ağırlığı ve sistemin ölçüm çözünürlüğüne bağlıdır.

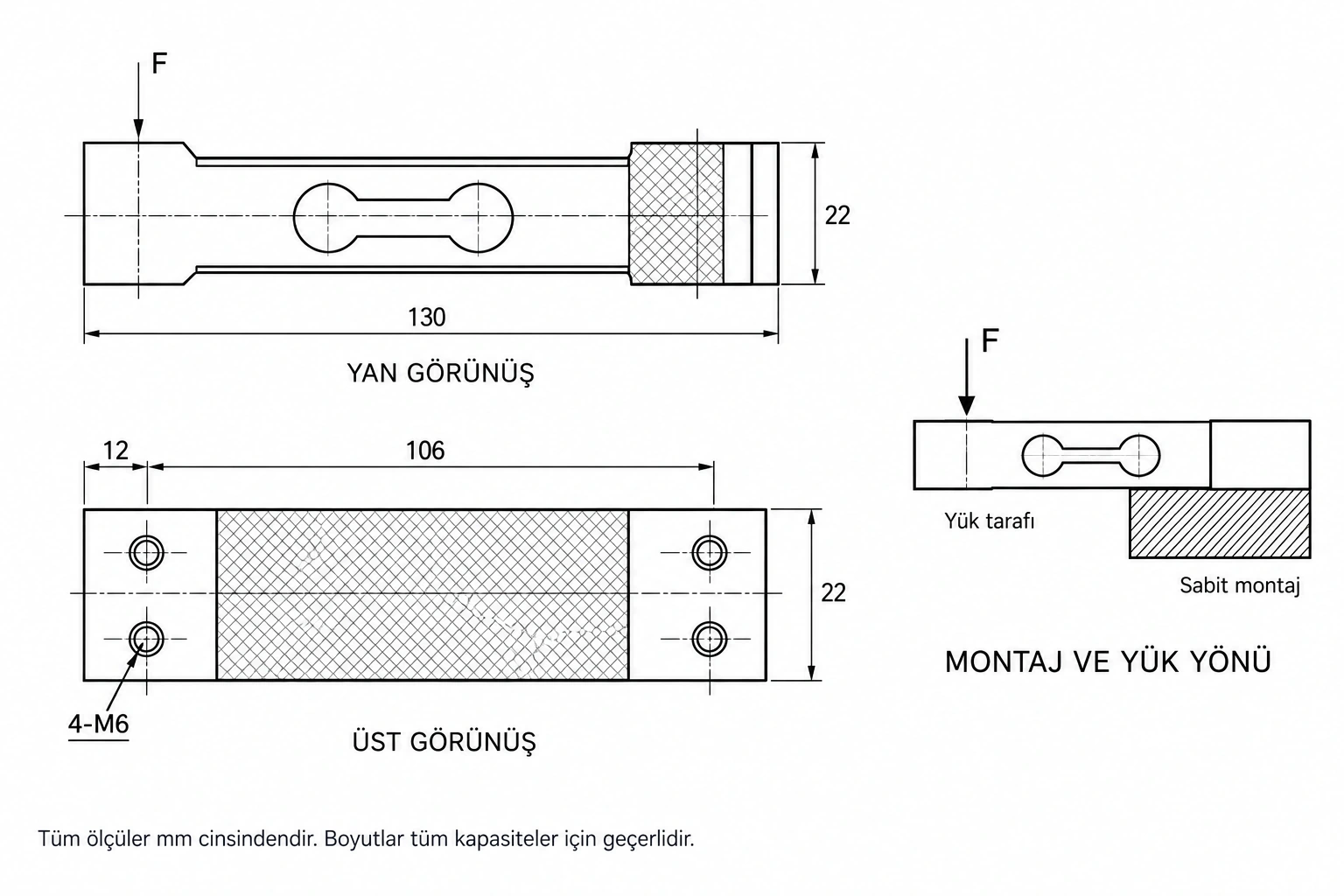

SPD-A601 loadcell montajında nelere dikkat edilmelidir?
SPD-A601 tek noktalı yük hücresinin montajında, sabit bağlantı tarafı ve yük uygulama noktası teknik çizime uygun seçilmelidir.
Sensöre istenmeyen yan yükler uygulanmamalı, montaj yüzeyleri düzgün olmalı ve bağlantı elemanları uygun şekilde sabitlenmelidir. Ayrıca kapasite sınırlarının aşılmaması ve montaj sonrasında kalibrasyon yapılması önemlidir.
SPD loadcell kalibrasyonu nasıl yapılır?
SPD loadcell kalibrasyonu, bağlı olduğu tartım indikatörü veya ölçüm elektroniği üzerinden gerçekleştirilir.
Genellikle sıfır ayarı ve bilinen referans ağırlıkla span kalibrasyonu uygulanır. İşlem adımları kullanılan indikatör modeline göre değişebilir.
SPD-A601 loadcell arızası nasıl anlaşılır?
Ağırlık değerinin kararsız olması, yük uygulanmasına rağmen ölçümün değişmemesi, sıfır noktasının sürekli kayması veya kalibrasyonun tamamlanamaması yük hücresiyle ilgili bir soruna işaret edebilir.
Ancak bu belirtiler kablo bağlantıları, indikatör, elektriksel parazit veya mekanik montaj kaynaklı da olabilir. Sensör değiştirilmeden önce sistemin tamamı kontrol edilmelidir.
SPD-A601 loadcell kapasitesi nasıl seçilmelidir?
Kapasite seçiminde tartılacak ürünün maksimum ağırlığına ek olarak platform ağırlığı, darbe yükleri ve çalışma koşulları dikkate alınmalıdır.
Örneğin 20 kg yük tartılacak bir uygulamada yalnızca ürün ağırlığına bakılarak 20 kg sensör seçilmesi her zaman uygun olmayabilir. Mekanik yüklerin değerlendirilmesi ve güvenli çalışma kapasitesinin belirlenmesi gerekir.
