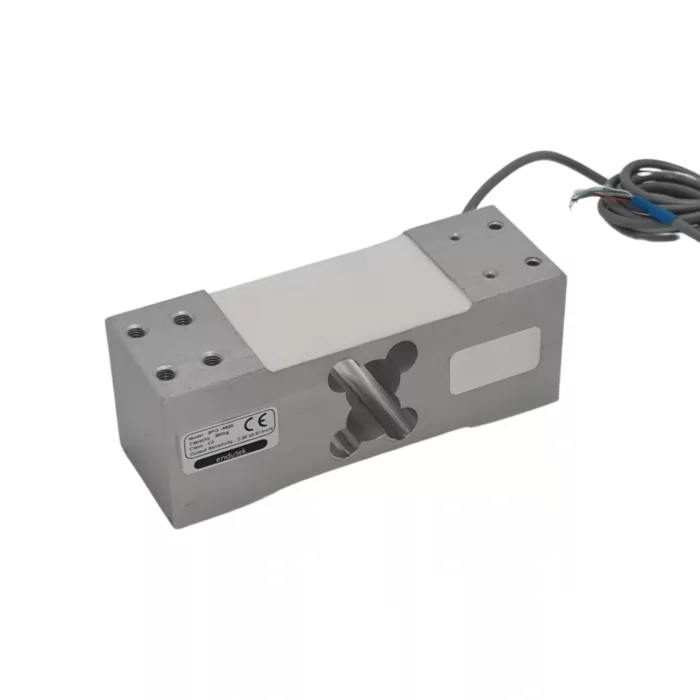

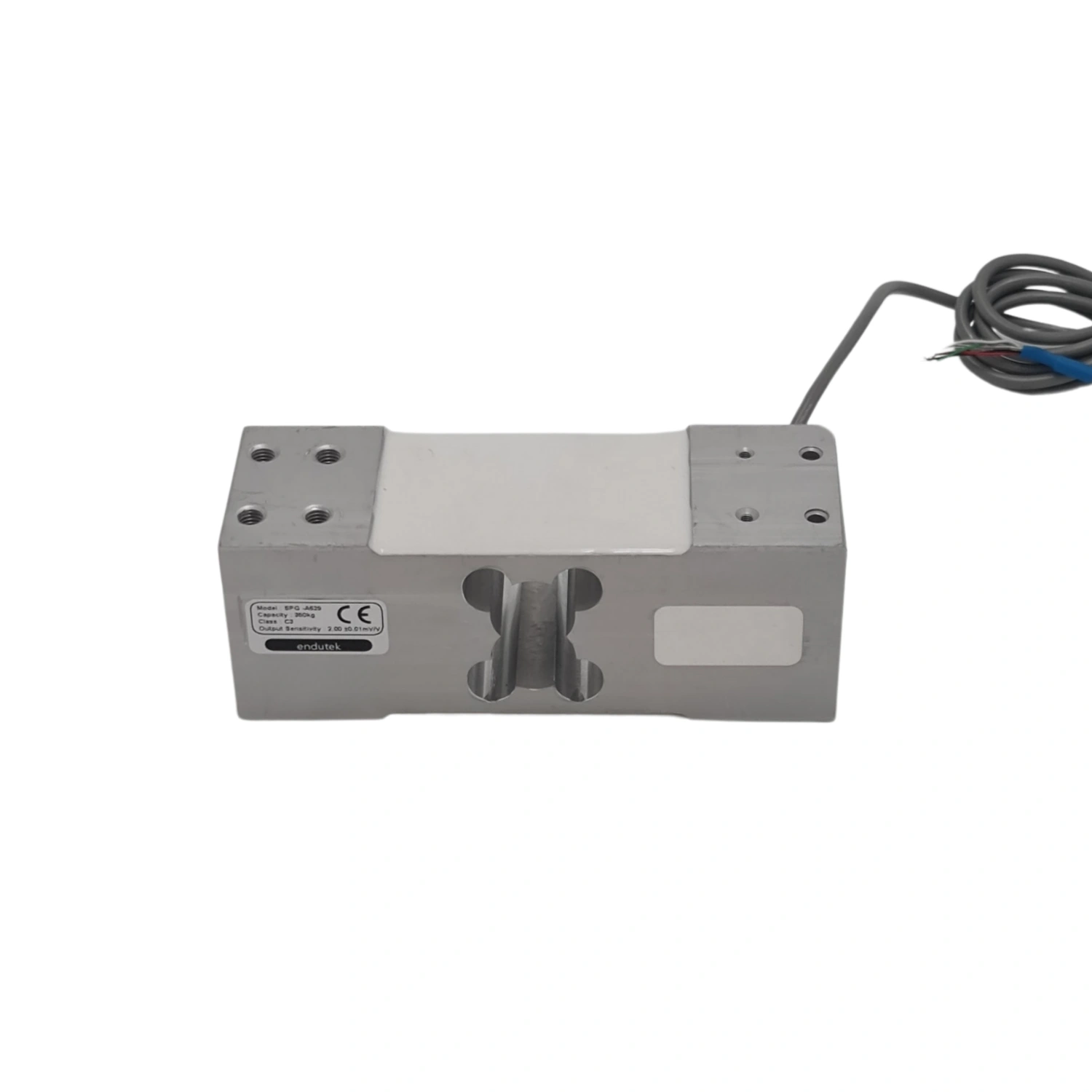

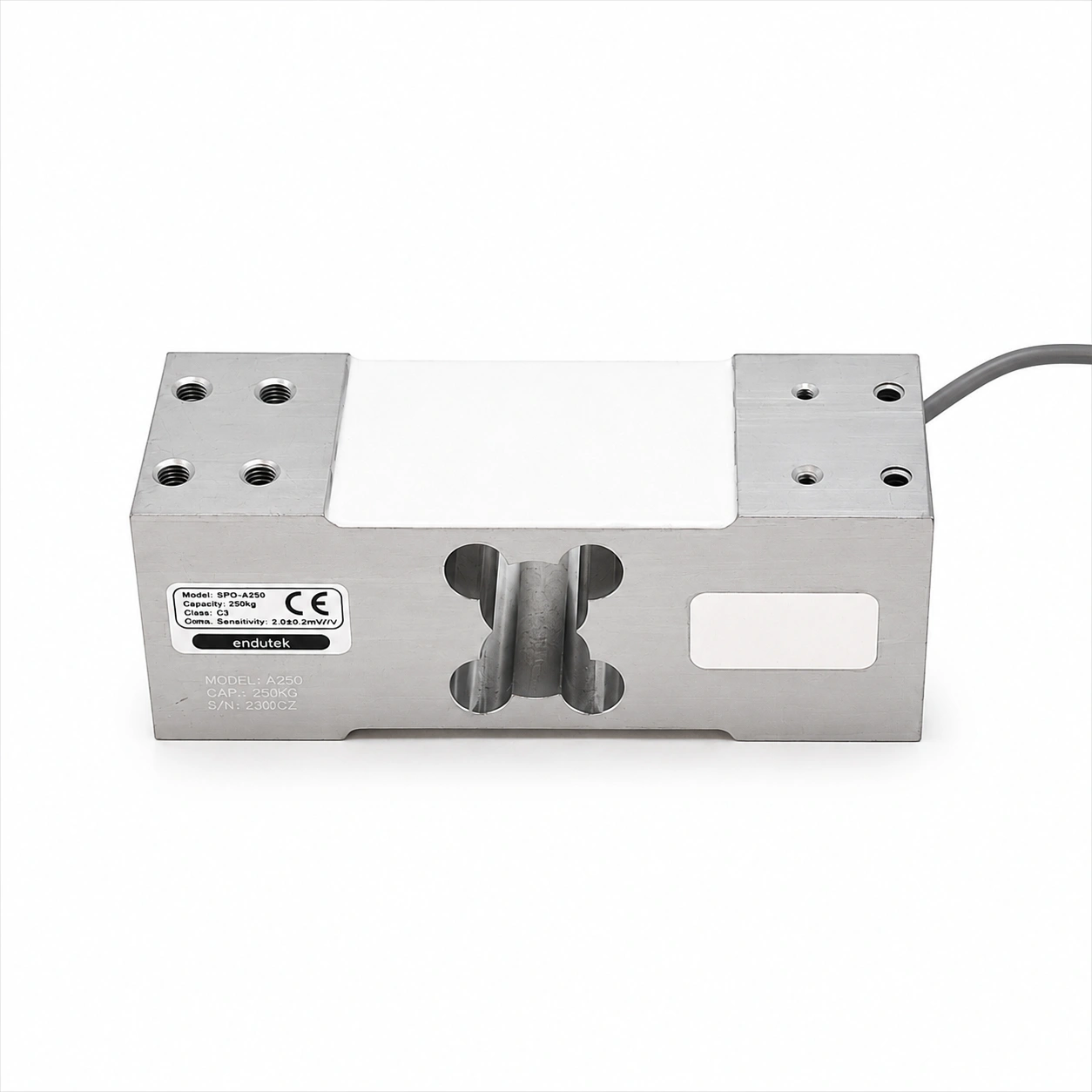

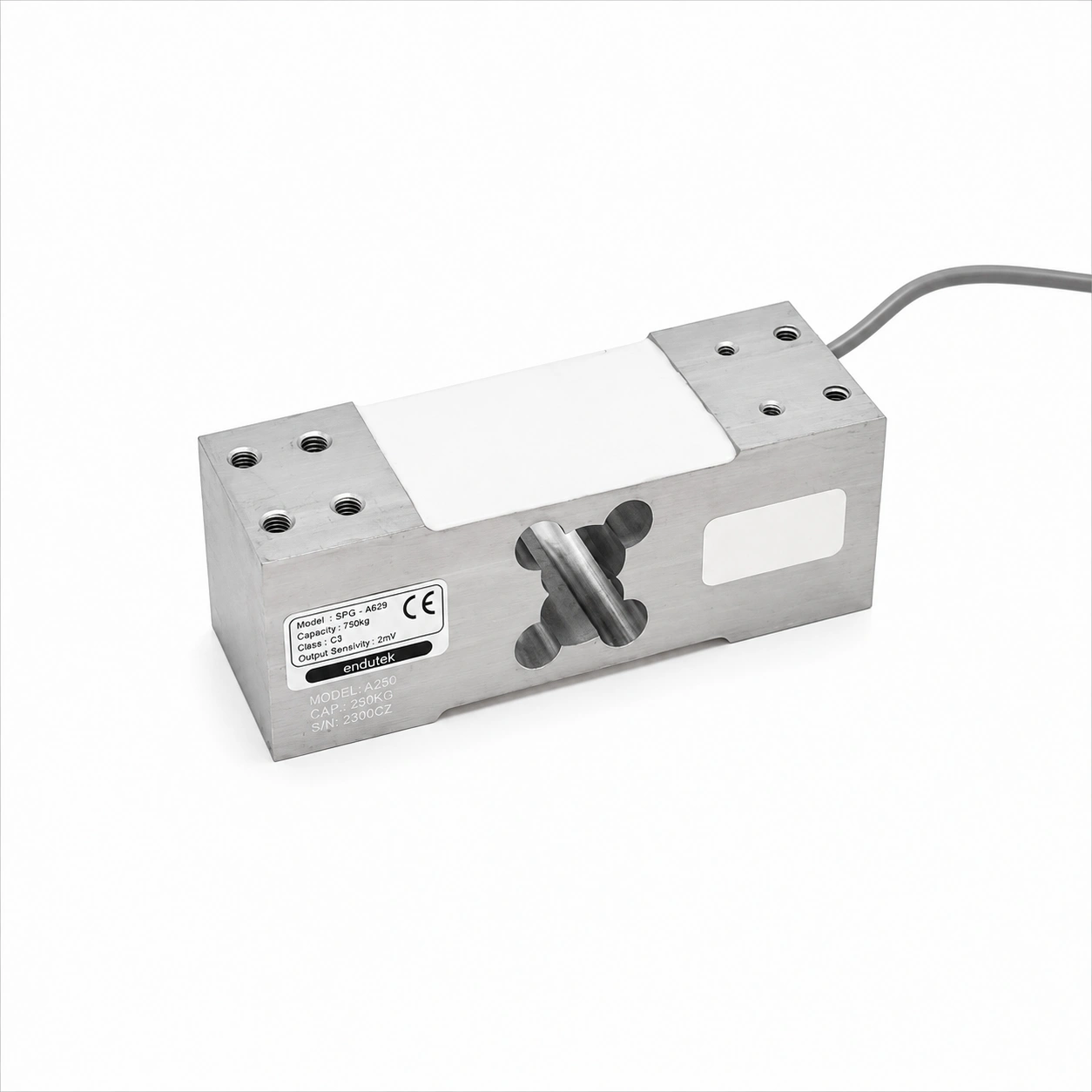

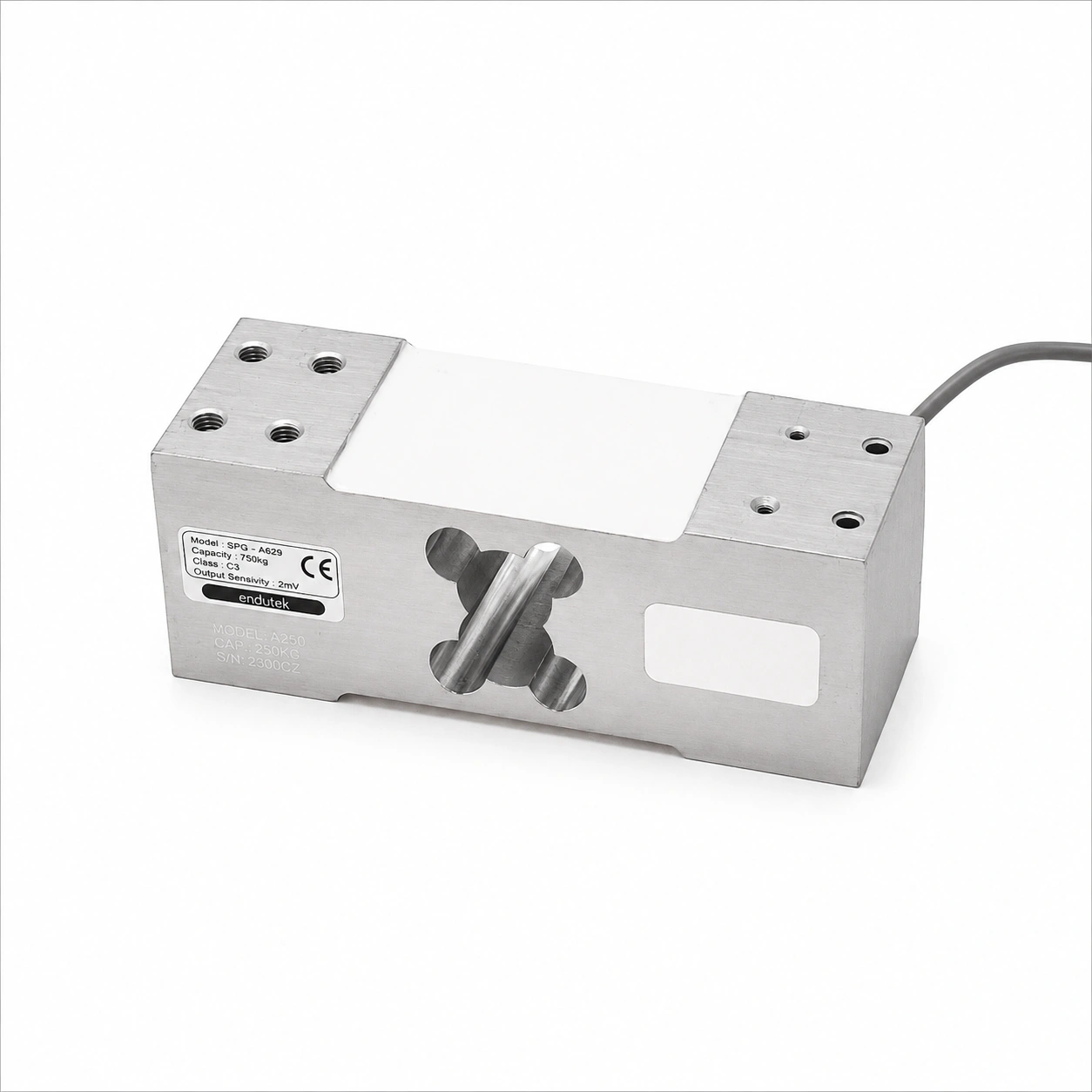

SPG Single Point Loadcell– Teknik Özellikler ve Kullanım Alanları
Malzeme ve Kaplama
SPG Single Point Loadcell, özel alaşım alüminyum malzemeden üretilmiş olup, endüstriyel şartlara karşı yüksek dayanıklılık sağlar. Yüzeyi, korozyona karşı ekstra koruma sunan eloksal kaplama ile güçlendirilmiştir.
Çalışma Prensibi
SPG Loadcell, bending beam (bükme kirişi) prensibi ile çalışır. Hem basma hem de çekme yönünde ölçüm yapabilmesi sayesinde farklı uygulamalara uyum sağlar.
Kullanım Alanı
Bu model, yük uygulama noktasının değişken olduğu koşullarda kullanım için idealdir. SPG loadcell, özellikle endüstriyel tartım sistemlerinde yüksek hassasiyet gerektiren projelerde tercih edilir.
Platform Ölçüleri
SPG Loadcell, maksimum 70 cm x 80 cm boyutlarındaki platformlarla kullanılacak şekilde tasarlanmıştır.
Elektronik Koruma
Ölçüm devresi, nem ve toza karşı dayanıklılığı artırmak amacıyla özel silikon ile kaplanmıştır. Bu sayede SPG loadcell, uzun ömürlü ve güvenilir ölçüm performansı sunar.
| Özellik | Değer |
|---|---|
| Model | SPG - A629 |
| Kapasite | 100, 150, 200, 350, 600, 750 kg |
| Doğruluk Sınıfı | C3 |
| Çıkış Sinyali | 1.9 ± 0.100 mV/V |
| Yüksüz Çıkış Sinyali | ±1.0% F.S |
| Hata Payı | ±0.02% F.S |
| Tekrarlanabilirlik | ±0.02% F.S |
| Sıcaklığın Çıkış Sinyaline Etkisi | ±0.02% F.S / 10K |
| Sıcaklığın Sıfır Sinyaline Etkisi | ±0.02% F.S / 10K |
| Bekleme Sıcaklığı | -30°C ~ +70°C |
| Çalışma Sıcaklığı | -10°C ~ +40°C |
| Güvenli Aşırı Yük | 150% F.S |
| Kırılma Yükü | 300% F.S |
| Giriş Direnci | 400 Ω ± 6 |
| Çıkış Direnci | 350 Ω ± 2 |
| Yük Hücresi Gövdesi | Eloksallı Özel Alaşım Alüminyum |
| Koruma Sınıfı | IP55 |
| İzolasyon Direnci | 2000 MΩ |
| Çalışma Voltajı | 5V DC ~ 15V DC |
| Model | Kapasite |
|---|---|
| SPG-A629 | 100 kg |
| SPG-A629 | 150 kg |
| SPG-A629 | 200 kg |
| SPG-A629 | 350 kg |
| SPG-A629 | 600 kg |
| SPG-A629 | 750 kg |
