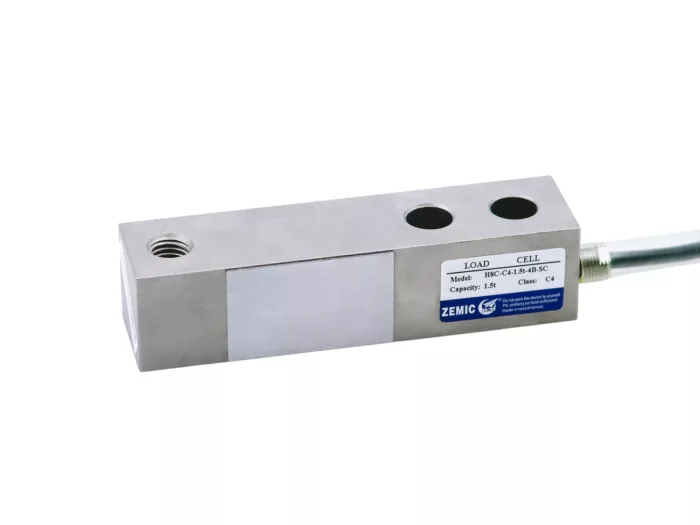

Zemic H8C Çelik Lama Loadcell
Platform kantarları, silo, tank tartım uygulamaları gibi çeşitli alanlarda kullanılan loadcell modelimizdir.
- GENEL KULLANIM ALANLARI
- Tartım platformları
- Tartım bunkerleri
- Düşük ve orta kapasiteli silo ve tank tartımları
- Dozajlama sistemleri
- Dolum ve Paketleme makineleri
- Bant kantarları
- Otomotiv test makinaları
- Monoray Kantarlar vb.
Zemic H8C Çelik Lama Loadcell – Dayanıklı ve Hassas Tartım Çözümü
Zemic H8C Çelik Lama Loadcell, zorlu endüstriyel ortamlar için özel olarak tasarlanmış yüksek hassasiyetli bir yük hücresidir. Lama tipinde tasarımı, güçlü yapısı ve güvenilir performansıyla tartım sistemlerinde geniş bir kullanım alanına sahiptir.
🔧 Tasarım ve Malzeme Özellikleri
-
Lama Tipi Yapı: Kompakt ve montaja uygun tasarımıyla mekanik entegrasyon kolaylığı sağlar.
-
Alaşım Çelik Gövde: Yüksek dayanımlı özel alaşım çelikten imal edilmiştir.
-
Nikel Kaplama: Korozyon direncini artırmak için nikel kaplanarak uzun ömürlü kullanım sağlanır.
⚙️ Çalışma Prensibi
-
Kesme Prensibi (Shear Beam): Yük altında deformasyon ölçümü sağlayan shear beam prensibi ile çalışır.
-
Basma Yönlü Kullanım: Yalnızca dikey kuvvetlerde çalışacak şekilde optimize edilmiştir.
🛡️ Koruma ve Dayanıklılık
-
IP67 Koruma Sınıfı: Toz ve suya karşı tam koruma sunar, dış ortam kullanımlarına uygundur.
-
Paslanmaz Çelik Kapaklar: Mekanik darbelere ve sıvılara karşı ekstra koruma sağlar.
-
Sızdırmaz Kablo Rakoru: IP67 uyumlu kablo girişi ile sinyal güvenliği ve uzun ömür desteklenir.
✅ Avantajları
-
Yüksek doğruluk sınıfı sayesinde hassas ölçüm sağlar.
-
Zorlu endüstriyel koşullarda güvenilir çalışma performansı sunar.
-
Kompakt yapısı sayesinde çeşitli sistemlere entegrasyonu kolaydır.
🏭 Kullanım Alanları
-
Platform terazileri
-
Dolum ve paketleme makineleri
-
Endüstriyel otomasyon sistemleri
-
Konveyör tartım sistemleri
-
Tank ve silo tartımı
Özellik | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 |
---|---|---|---|
Çıkış Hassasiyeti (mV/V) | 3.0 ± 0.003, 2.0 ± 0.002 | ||
Maksimum Kapasite (t) | 0.1–10 | 0.1–10 | 0.1–10 |
Doğrulama Aralığı (nLC) | 3000 | 4000 | 5000 |
Doğrulama Oranı (Y) | 10.000 | 15.000 | 20.000 / 18.000 |
Toplam Hata (%FS) | ± 0.023 | ± 0.0175 | ± 0.014 |
Minimum Ölü Yük (kg) | 0 | ||
Güvenli Aşırı Yük (%Emax) | 150% | ||
Nihai Aşırı Yük (%Emax) | 300% | ||
Sıfır Dengeleme (%FS) | ± 1.0 | ||
Uyarım Gerilimi | 5 ~ 12V DC | ||
Maks. Uyarım Gerilimi | 18V DC | ||
Giriş / Çıkış Direnci (Ω) | 350 ± 3.5 | ||
Yalıtım Direnci (MΩ) | ≥ 5000 (50VDC) | ||
Telafi Sıcaklığı (°C) | -10 ~ +40 | ||
Çalışma Sıcaklığı (°C) | -35 ~ +65 | ||
Depolama Sıcaklığı (°C) | -40 ~ +70 | ||
Malzeme | Nikel kaplı alaşımlı çelik | ||
Sıkma Torku (N·m) | M12: 100 | M18: 200 | M24: 700 |
Koruma Sınıfı | IP67 | ||
ATEX Sınıflandırması | II1G Ex ia IIC T4 | II1D Ex iaD 20 T73℃ | II3G Ex nL IIC T4 |

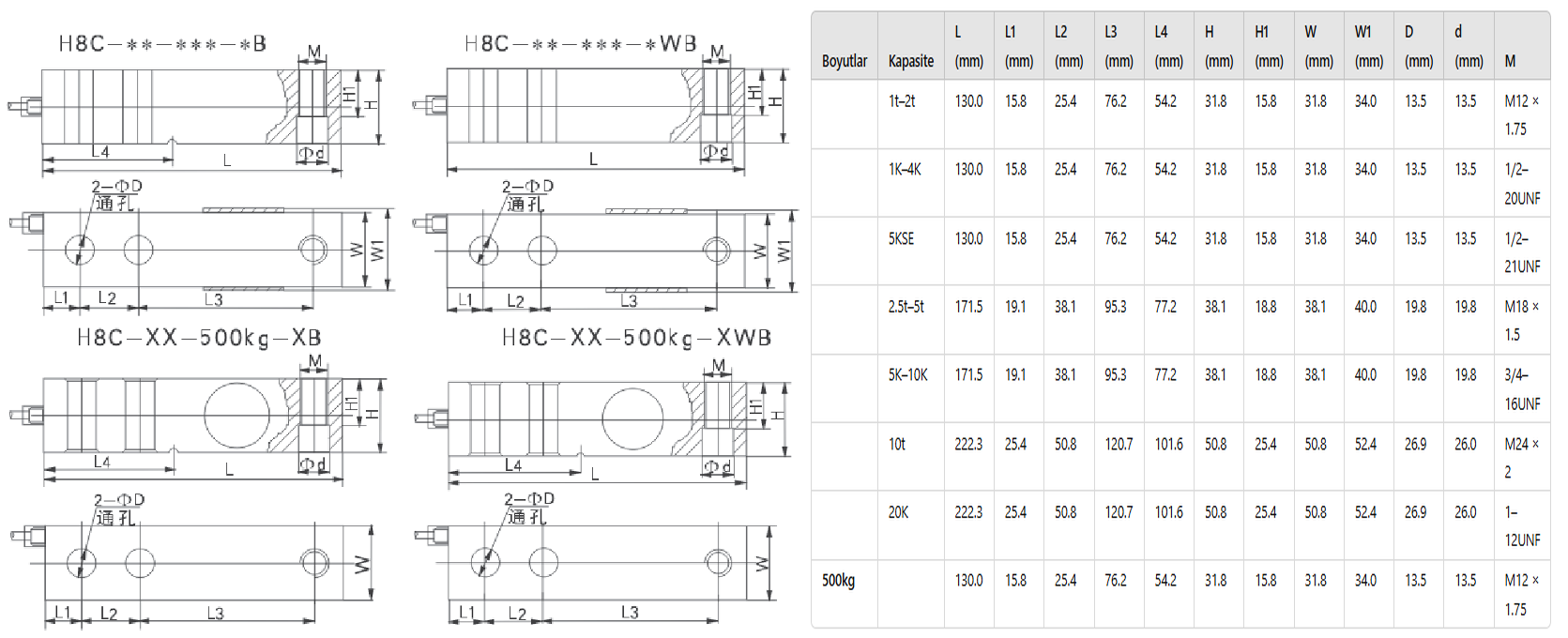

Model | Kapasite Türü | Kapasiteler |
---|---|---|
H8C | kg | 100, 250, 500 |
H8C | t | 1, 2, 3, 5, 10 |
